功能

1、用于新建、改建、扩建变电站继电保护装置投运前的继电保护向量检查工作。

2、采用电压、电流非同源无线同步方式，分别在电压互感器、电流互感器一次施加高电压、大电流完成向量检查工作。

3、具有装置单元间或电网A相两种无线同步方式。

4、具有单机、主机、从机三种工作模式。

5、具有平衡、不平衡两种输出模式。

6、仪器箱带有拉杆和滚轮，便于移动。

技术参数

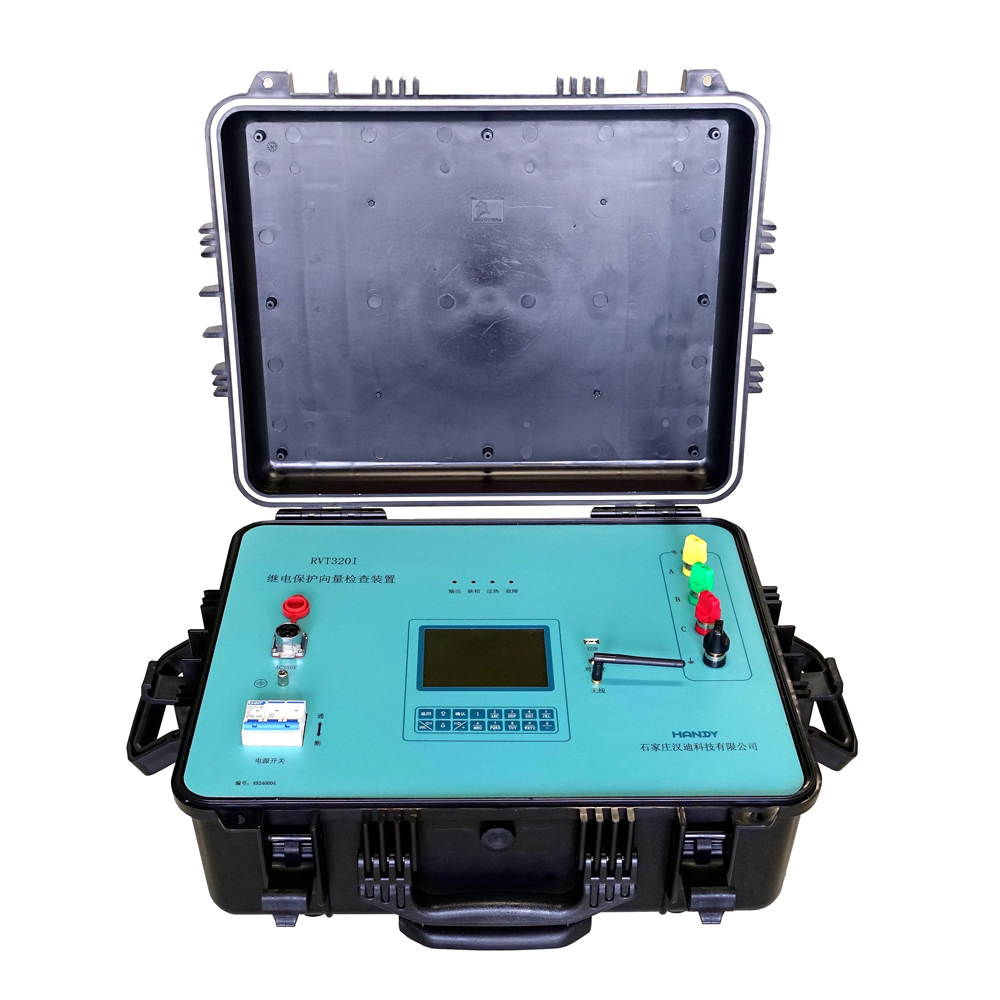

1、RVT320I电流源

① 输出三相相电流：0～200A,负载电压12V

② 输出频率：50Hz

③ 输出三相正序电流

④ 电流测量准确度：±1%

⑤ 相位测量准确度：±1°

⑥ 输入电源：三相380V±10%

⑦ 工作条件：温度-10℃～50℃，湿度≤90%RH，不结露

⑧ 尺寸：613×488×262mm

⑨ 重量：28kg

2、RVT320V电压源

① 输出三相相电压：0～3000V/0～60V，300VA

② 输出频率：50Hz

③ 输出三相正序电压

④ 电压测量准确度：±1%

⑤ 相位测量准确度：±1°

⑥ 输入电源：AC 198～264V

⑦ 工作条件：温度-10℃～50℃，湿度≤90%RH，不结露

⑧ 尺寸：478×357×222mm

⑨ 重量：19.5kg

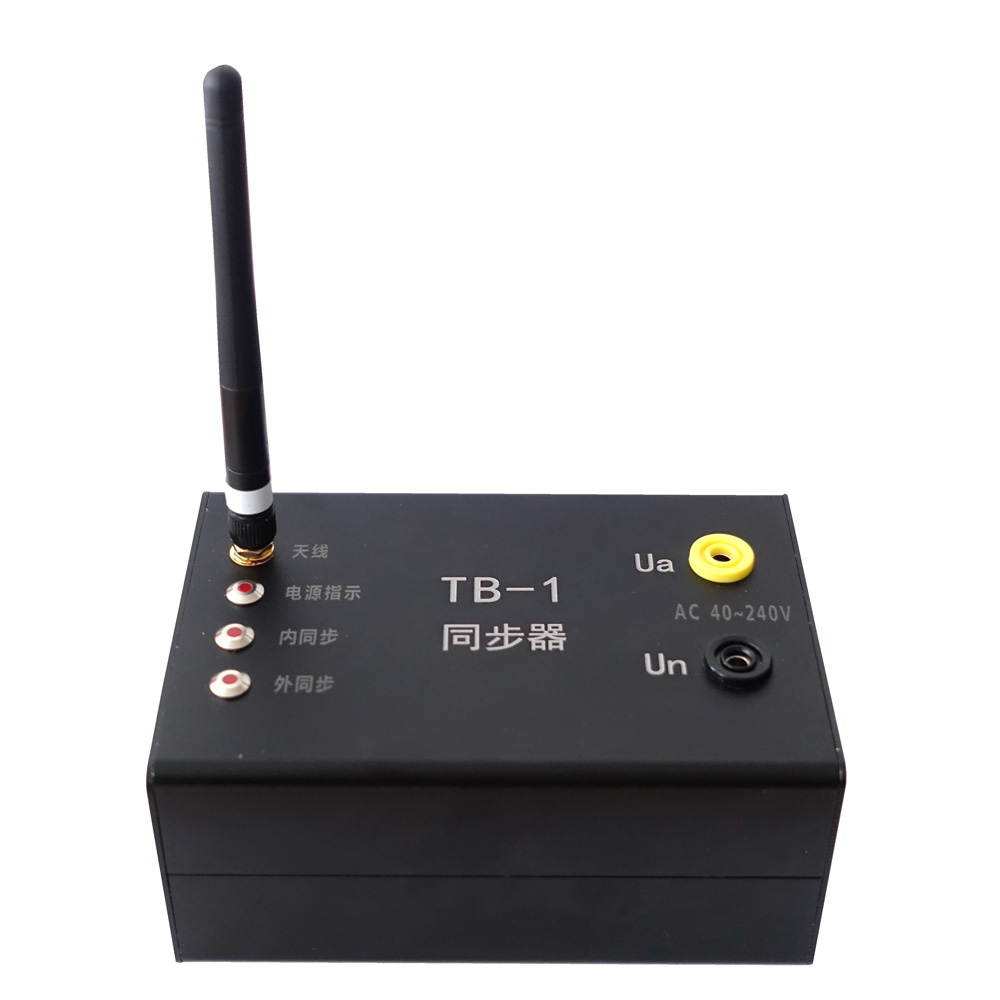

3、TB-1 同步器

① 输入电源：AC 50～240V

② 工作条件：温度-10℃～50℃，湿度≤90%RH，不结露

③ 尺寸：133×90×60mm

④ 重量：1kg
