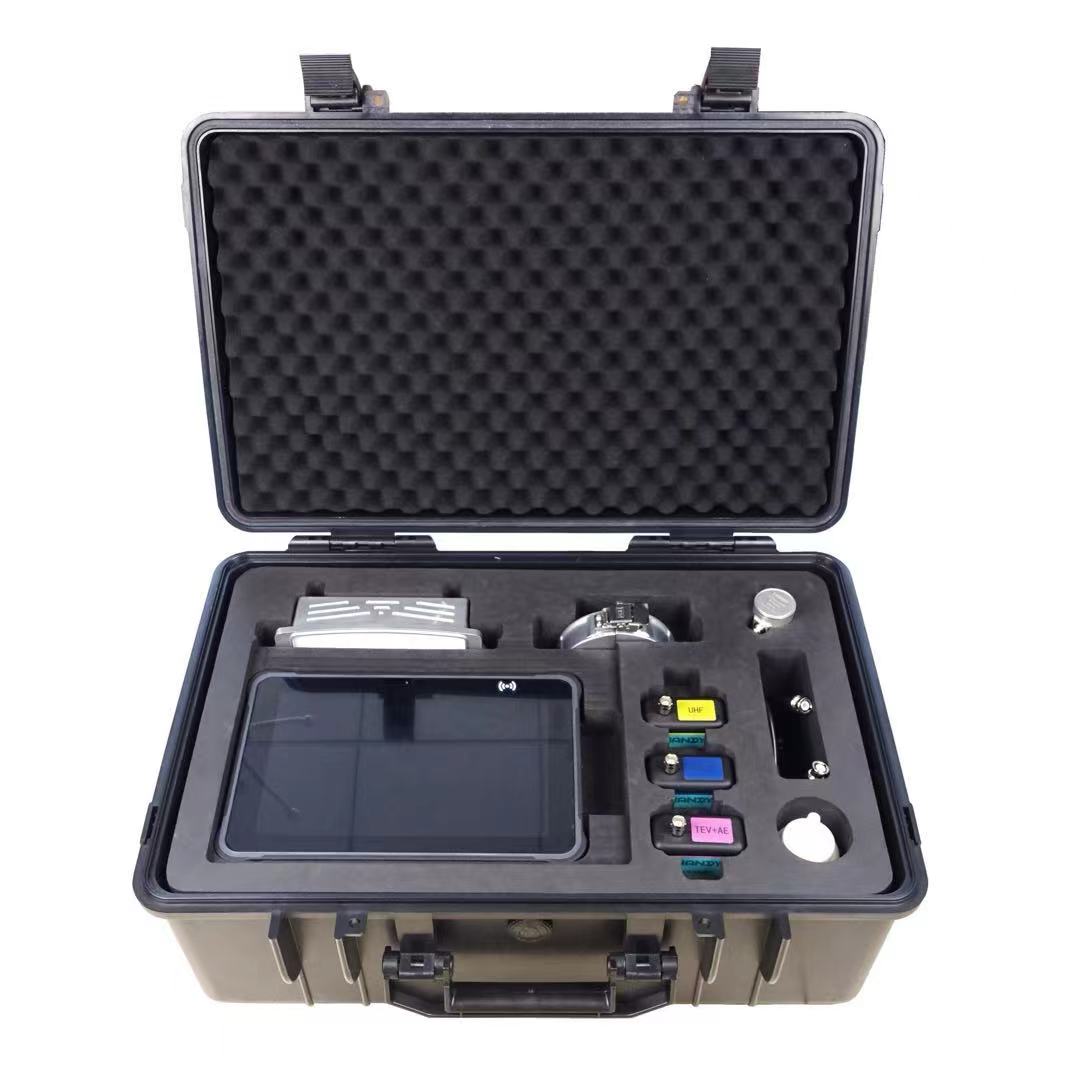

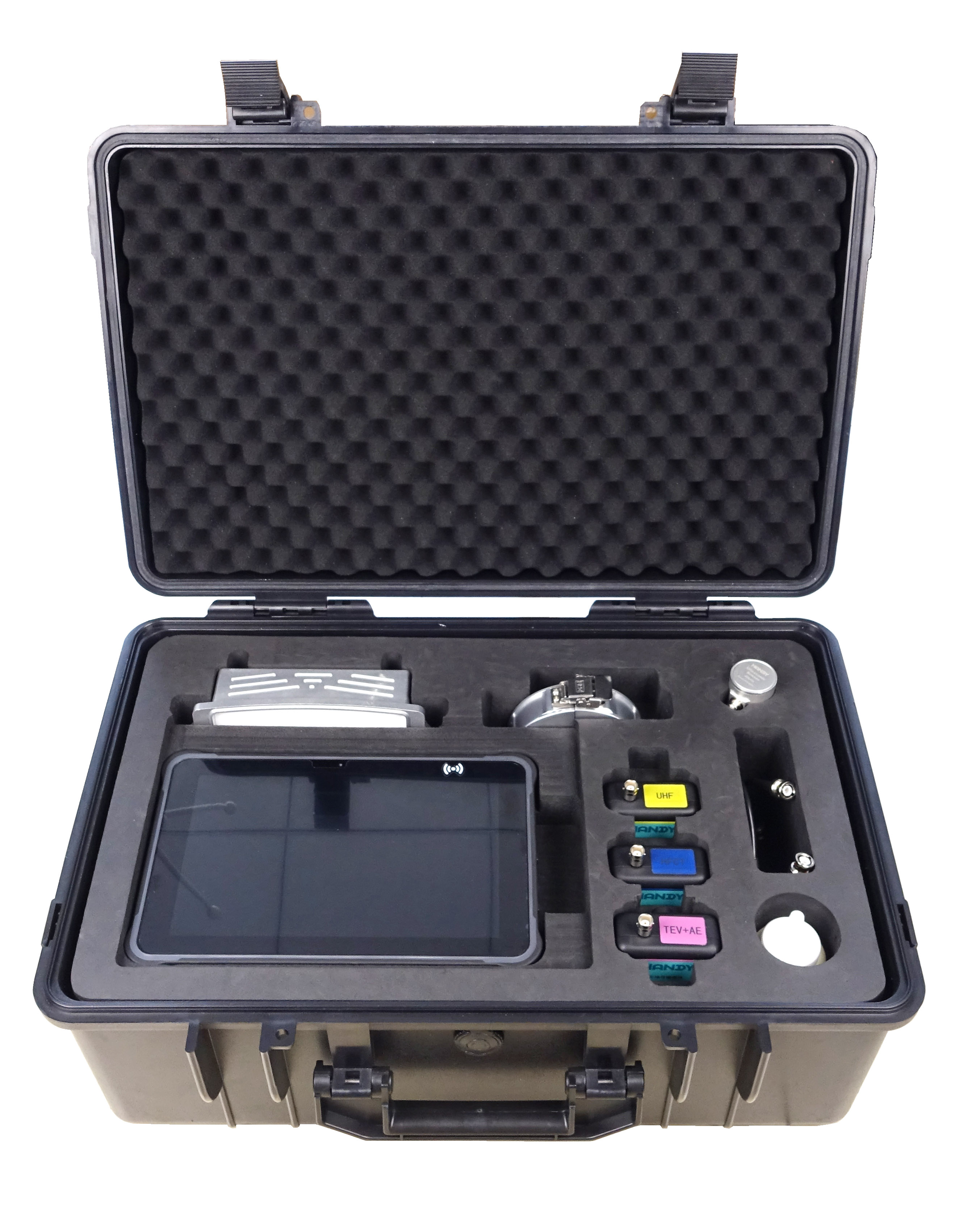

HPD5000B集成多种局部放电检测功能，可以使用特高频（UHF）、高频电流（HFCT）、暂态地电压（TEV）、空气超声波（AE）传感器进行高压设备的局部放电检测，适用于GIS、开关柜、电缆、变压器等设备的带电巡检。
功能和特性
1. 特高频（UHF）局部放电检测
2. 高频电流（HFCT）局部放电检测
3. 空气超声波（AE）局部放电检测
4. 外置表贴超声波局部放电检测
5. 暂态地电压（TEV）局部放电检测
6. 实时刷新PRPS，PRPD图谱
7. 具有特高频选频滤波器，具有高通、低通、带阻、全通组合
8. 具有多种组合的高频电流抗干扰选频滤波器
9. 可同时检测特高频、高频电流、超声波、暂态地电压四个通道任意组合。
10. 具有一键批量生成word报告功能。
11. 8寸Windows平板电脑操作
12. 大容量电池，检测时间大于6小时
13. 无线模块采用铝合金内骨骼设计，防磕碰
14. 采用全无线传感器免接线
技术参数
局部放电检测参数
特高频（UHF）检测频带.................300~1500MHz
特高频选频滤波器.............................高通、低通、带阻(900MHz)、全通
特高频检测灵敏度.............................≤1.8V/m
特高频检测动态范围..........................70dB
高频电流（HFCT）检测频带...........3~30MHz
高频电流抗干扰滤波器.....................10MHz、17MHz、24MHz
高频电流检测动态范围.....................80dB
高频电流检测线性误差....................≤±5%
暂态地电压（TEV）耦合频带.........3~100MHz
暂态地电压动态范围.........................80dB
暂态地电压检测线性误差................≤±1%
内置空气超声波（AE）中心频率...40kHz
外置表贴超声波测量频带................20~200kHz
超声波测量动态范围.........................95dB
传感器参数
特高频天线等效高度.........................13mm
高频电流互感器阻抗.........................≥10Ω@(3~30MHz)
空气超声波传感器灵敏度.................-67dB@40kHz
暂态地电压耦合器电容值.................50pF
显示
屏幕......................................................8寸
亮度......................................................700Nit
触摸屏..................................................电容式
分辨率.................................................1200*800
机械
平板电脑
尺寸..............................................227*142*22mm
重量..............................................830g
防护等级......................................IP67
无线模块
尺寸..............................................104*70*35mm
重量..............................................250g
供电
平板电脑
电池容量....................................42Wh内置锂电池
续航时间....................................6小时
无线模块
电池容量....................................4000mAh内置锂电池
续航时间....................................6小时
工作环境
工作温度............................................-20℃~50℃
工作湿度.............................................5%~95% RH无凝结
-
