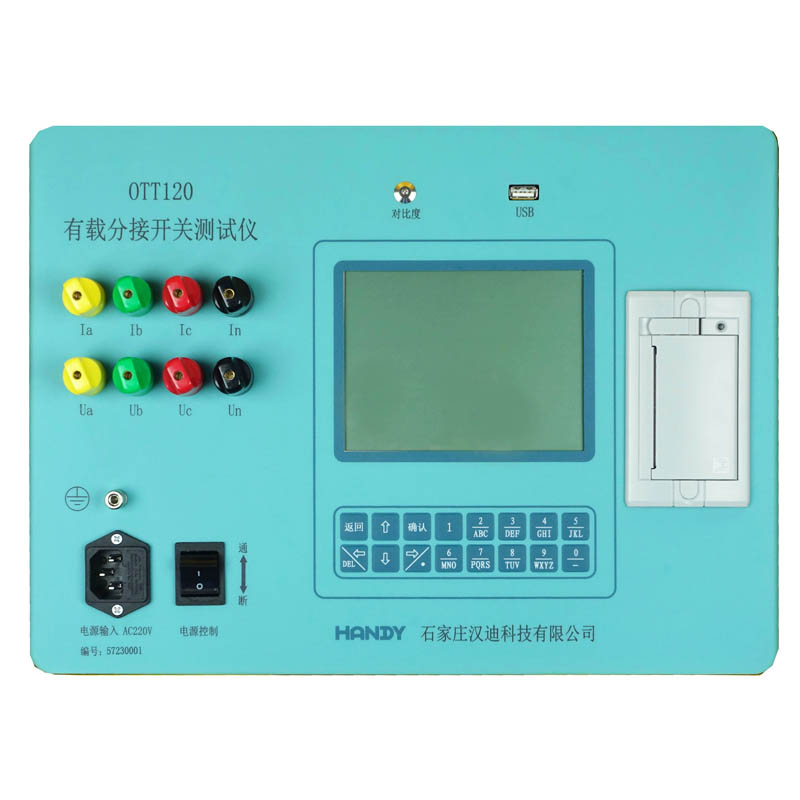

OTT120有载分接开关测试仪

变压器测试



概述

OTT120变压器有载分接开关测试仪，可用于测量有载分接开关的过渡时间、过渡电阻和三相同期性等参数，仪器具有体积小、重量轻、测试数据稳定等特点。



功能

1. 测量变压器有载分接开关的过渡波形、过渡时间、过渡电阻和三相同期性等参数；

2. 内置3路精密恒流源，6通道高速同步数据采样；

3. 可带绕组测试或不带绕组测试；

4. 具备过渡波形缩放分析功能；

5. 具备完善可靠的保护电路；

6. 仪器内部可保存1000组测试数据，使用U盘可将测试数据转存至PC机；

7. 采用高亮度液晶屏，在强阳光下显示依然清晰可见；

8. 高速热敏打印机供测试数据打印；

9. 具有工作电源误接AC380V电源保护功能。



技术参数

1. 过渡电阻：

 量程：1A档 0.1～20Ω; 0.5A档 2～40Ω; 0.3A档 5～66Ω

 准确度：±(5% + 0.1Ω)

 最小分辨率：0.01Ω

2. 过渡时间：

 量程：1～300ms

 准确度：±1ms

 最小分辨率：0.1ms

3. 采样频率：10kHz

4. 工作电源：85～264VAC，47～63Hz

5. 工作条件：温度-10℃～50℃，湿度＜90%RH

6. 尺寸：403x330x175mm

7. 重量：6kg
