石墨触头开关的试验原理及分析方法

  • 高压开关测试类

使用注意事项：

1、 测试线上口和断路器出线板接触应十分牢靠，因此需使用高空车作业，登高夹持，并且将测试线用绳索在出线板做简单固定效果更好。

2、 由于石墨触头开关一般运行年限较长，断口两侧出线板及导线氧化严重，需用抛光布进行简单处理，氧化层厚会影响数据的稳定性。

3、 测试原理：

在石墨触头断路器断口施加20A直流恒流源，通过高速采集断口两端电压变化，来计算合、分闸时间。断路器合闸时，石墨触头与金属静触头先接触，此时间为合闸时间，但此时及之后运动过程中石墨-金属接触电阻不稳定，直到石墨触头后端的金属触头与金属静触头接触后，接触电阻才下降到较稳定阻值。仪器采集断口上的电压变化判断金属-金属接触时刻（需设定金属-金属接触门槛电压，一般设为20mV），再按石墨镀层的长度与实测合、分闸速度或额定合、分闸速度算出石墨触头合闸时间或分闸时间。

合闸计算方法：

微信图片_20250217162508

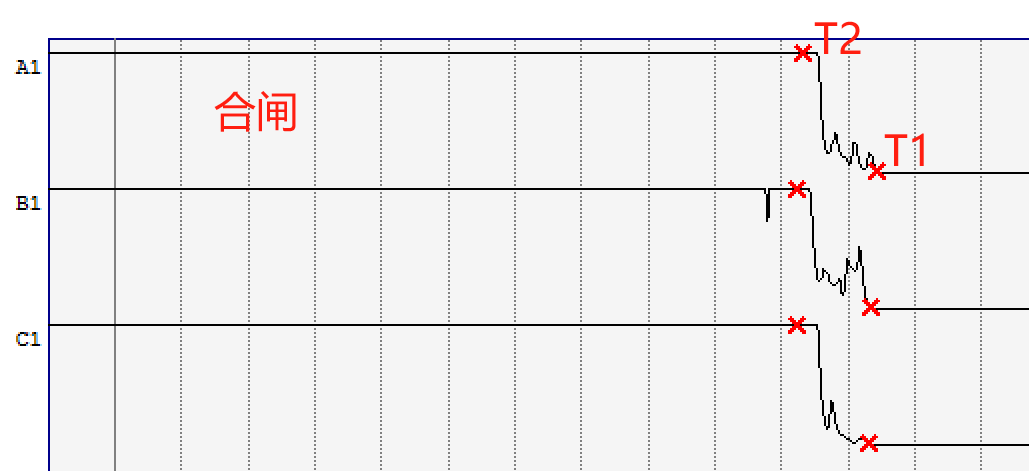

如上图合闸,仪器测试的时间为金属-金属接触时刻((T1),T2为石墨-金属接触时刻（刚合时间）

则：T2=T1-石墨长度/合闸速度

分闸计算方法：

 微信图片_20250217162512

如上图分闸,仪器测试的时间为金属-金属接触时刻((T1),T2为石墨-金属分开时刻（刚分时间）

则：T2=T1+石墨长度/分闸速度
