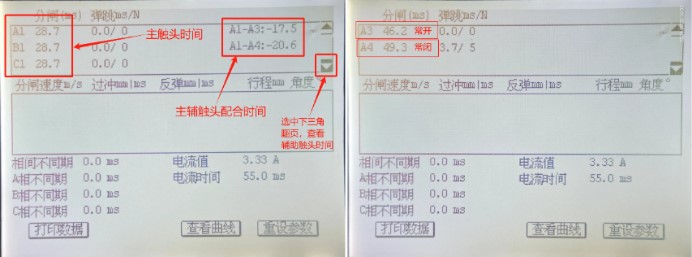

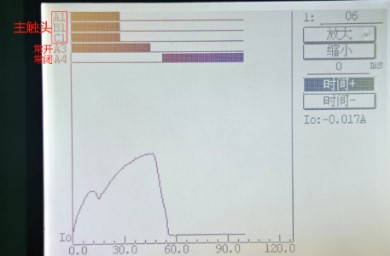

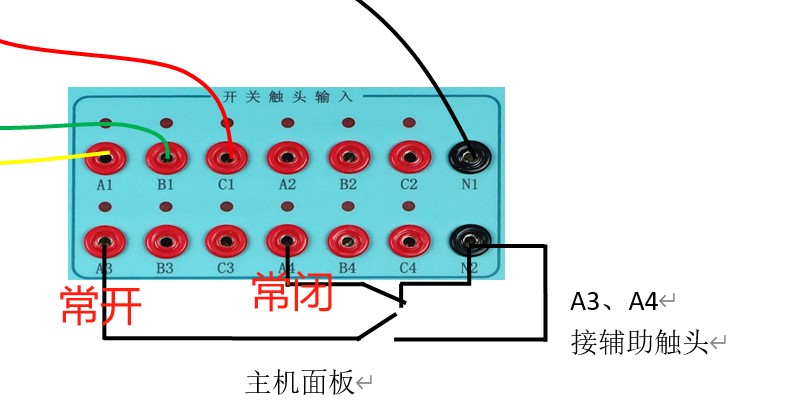

如下图接线仪器设有两组触头接线端子。A1、B1、C1、A2、B2、C2、N1为一组（用于测试主触头时间）。A3、B3、C3、A4、B4、C4、N2为一组，可以测量六个辅助触头或六个主触头，当将A3～C4设为辅助触头时，A相主辅触头配合时间为A3-A1、A4-A1（同理B、C相配合时间为B3-B1、B4-B1、C3-C1、C4-C1）公共端N1和N2分别使用。
附：
常开辅助触头：断路器分闸位置时，触头处于断开状态；断路器合闸时触头闭合。
常闭辅助触头：断路器分闸位置时，触头处于闭合状态；断路器合闸时触头断开。
