仪器开机无反应/开机后使用测试功能时跳闸

  • 高压开关测试类

1. 电源开关在接通位置，仪器无反应

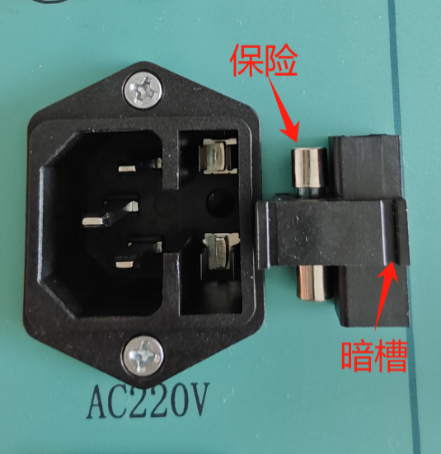

若仪器开机无反应，首先检查仪器供电电源是否正常，比如查看电源盘或配电箱电源。确保电源正常工作时，需断电检查仪器保险是否熔断。（保险位于电源插槽右侧，需要借助一字螺丝刀从暗槽处连带卡扣一起取出）

若检查后，电源及保险均无故障，仪器开机无反应或更换正确规格保险管熔在断，需将仪器发回我公司检查维修。

附：433A/433E/433F/433K使用15A（∅5×20）保险；

433D/433M/ 436E/436ES/437E/437ES/437ESR使用25A（∅5×20）保险

             433B使用30A（∅5×20）保险。


1

2. 若器正常开机

若仪器正常开机，能够正常调压，但是在控制断路器动作或者储能时（即仪器带载输出），电源盘或配电箱跳闸。需要检查配电箱是否有良好接地，有无虚接，必要时需更换配电箱电源或者使用其他仪器验证电源是否有正常带载能力。若配电电源正常工作，可能是仪器故障。此时，可以尝试使用外触发方式、外接其他电源（或使用被试设备已有控制电源），先进行特性试验。方便时将仪器发回我公司进行检查维修。

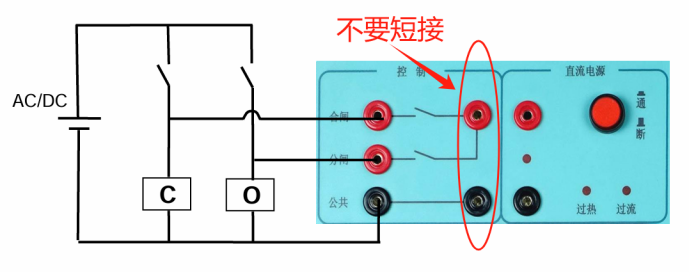

Ø外接其他电源（或使用被试设备已有控制电源），由仪器控制高压开关的合闸或分闸。控制电源可以是直流也可以是交流。接线如下图：

1


  Ø外触发：使用外置独立的控制电源，由使用者控制高压开关的合闸或分闸。控制电源可以是直流也可以是交流。仪器操作方式选择合闸外、分闸外。接线如下图：

微信图片_20250217162212
